UV dažai

UV dažai ir lakai pirmą kartą buvo pristatyti grafikos pramonei aštuntojo dešimtmečio pradžioje. Tačiau tik per pastaruosius dvidešimt metų jų naudojimas tapo plačiai paplitęs.

UV technologija spausdintuvui suteikia tam tikrų techninių pranašumų, kad ir koks būtų naudojamas spausdinimo procesas (ofsetinė, aukštaspaudė, flekso, bevandenė, lakavimas, serigrafija ir kt.).

• Produktyvumas padidėja dėl džiovinimo ultravioletinėje spinduliuotėje, todėl iš karto po spausdinimo galima atlikti visų tipų perspausdinimo arba pjovimo ir lankstymo operacijas.

● Aukšta spausdinimo kokybė (puikus blizgesys, geras fizinis ir cheminis atsparumas).

● Švari technologija be jokių LOJ (lakių organinių junginių), taip tausojant aplinką.

Šiame straipsnyje aprašomi pagrindiniai šios technologijos aspektai:

● Formulė

● Džiovinimas

● Rašalo profilis

● Reikalingos UV dažų savybės

● Sveikata ir sauga

● Trikčių šalinimas

Formulė

● Nepriklausomai nuo naudojamo spausdinimo metodo, UV dažai gaminami iš šių komponentų:

Komponentas	Turinys	Pagrindinės funkcijos
Oligomerai	40 - 50 proc	Reaktyviosios medžiagos, lemiančios pagrindines rašalo savybes (spaudos stabilumą, spausdinamumą, atsparumą ir kt.)
Pigmentai (organiniai arba mineraliniai)	15 – 20 proc	Dažymo medžiagos parenkamos atsižvelgiant į taikymą ir reikalingus tvirtinimus.
Monomerai	5 – 20 proc	Reaktyvūs skiedikliai, leidžiantys reguliuoti klampumą. Jie įtakoja galutines rašalo plėvelės savybes.
Fotoiniciatoriai	5 – 12 proc	UV spinduliuotei jautrios sudedamosios dalys, kurios inicijuoja rašalo plėvelės polimerizacijos reakciją.
Priedai	1 – 8 proc	Produktai, turintys įtakos specifinėms savybėms, tokioms kaip reologija, sukibimas, atsparumas trynimui ir kt.

● UV dažuose nėra lakiųjų medžiagų. Skirtingai nuo įprastų rašalo, 100 procentų ant pagrindo nusėdusio rašalo lieka sausoje rašalo plėvelėje.

Tipiška UV rašalo formulė

Džiovinimas

UV dažai išdžiūsta per cheminę polimerizacijos reakciją, kurią inicijuoja UV spinduliuotės poveikis. Šią reakciją, kuri įvyksta per sekundės dalį, galima suskirstyti į kelis skirtingus etapus. Skystas rašalas (atspausdintas) yra veikiamas UV spinduliuotės (spausdinimo proceso metu praleidžiamas po sumontuotomis UV lempomis). Šis poveikis sukelia cheminę reakciją, įjautrinančią rašalo fotoiniciatorius. Fotoiniciatoriai sukuria reakcijų rūšis, žinomas kaip laisvieji radikalai, kurios skatina reakciją. Laisvieji radikalai sukelia grandininę reakciją tarp oligomero ir monomero rišamųjų medžiagų. Skystas rašalas sukietėja. Reakcijos pabaigoje susidaro vientisas tinklas, integruojantis pigmentą.

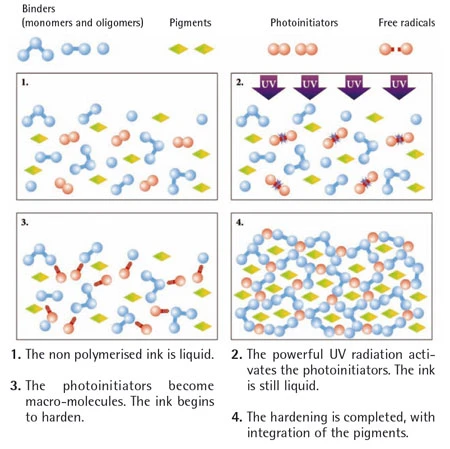

UV kietėjimo procesas

Kaip ir bet kuri kita šviesos spinduliuotė, UV spinduliuotė gali būti apibūdinta pagal bangos ilgį (λ). UV spinduliuotės spektras yra trumpesnių už matomą šviesą bangų ilgių diapazone ir gali būti suskirstytas į 3 dalis:

● UV-C (200-280 nm) suaktyvina fotoiniciatorius ir užtikrina paviršiaus džiūvimą.
● UV-B (280-315 nm) palaiko polimerizacijos reakciją.
● UV-A (315-380 nm) užtikrina gilų džiovinimą.

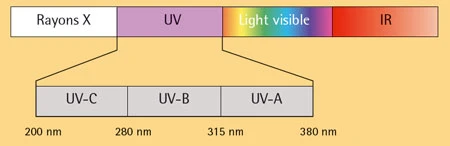

Elektromagnetinis spektras

● Siekiant maksimalaus džiovinimo efektyvumo, UV lempos skleidžia skirtingus UV diapazonus.

Atsargumo priemonės

Nepriklausomai nuo naudojamų džiovintuvų ar rašalo tipo, spausdinant labai svarbu patikrinti šių parametrų suderinamumą:
● lempų galia, pobūdis ir būklė.
● Spausdinimo greitis.
● Padėto rašalo kiekis.

Jei rašalas netinkamai išdžiūsta, galima imtis kelių veiksmų:
● Patikrinkite kiekvienos lempos efektyvumą ir jos naudojimo valandų skaičių (UV lempų būklei patikrinti yra paprasta įranga).
● Sumažinkite spausdinimo greitį.
● Į rašalą įpilkite 1–3 procentų UV fotoiniciatoriaus.

Rašalo profilis

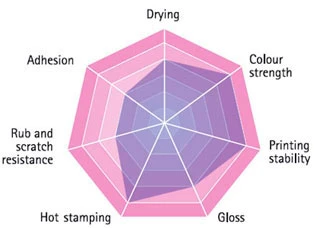

Rašalo diapazonų veikimas aprašytas pagal 6 kriterijus, grafiškai pavaizduotus rašalo profiliu. Kiekvienam kriterijui priskiriamas paprastas įvertinimas nuo 1 iki 6:
● 1=vidutinis arba žemas našumas.
● 6=puikus našumas.

Vizualizuodamas asortimento techninį profilį, spausdintuvas gali numatyti rašalo elgseną spaudoje ir kokybinius spaudinio rezultatus, jei pasirinktas tinkamas substratas.

Rašalo veikimo kriterijų apibrėžimai:

Džiovinimas:Rašalo gebėjimas išdžiūti UV šviesoje, ty gebėjimas rašalu spausdinti dideliu greičiu nesukeliant džiūvimo problemų.

Sukibimas:Rašalo gebėjimas prilipti prie sintetinių substratų.

Spalvos stiprumas:Rašalo gebėjimas gauti didžiausią optinį tankį naudojant minimalų rašalo kiekį.

Blizgesys:Sausos rašalo plėvelės atspindimos šviesos intensyvumas (labai priklauso nuo pagrindo paviršiaus būklės).

Atsparumas trinčiai / įbrėžimams:Sauso rašalo plėvelės gebėjimas atlaikyti trynimą ir fizinę agresiją.

Spaudos stabilumas:Rašalo gebėjimas išsaugoti visas savo savybes (reologiją, pernešimą ir kt.) spausdinant.

Perspausdinimas:Rašalo gebėjimas priimti terminį perdavimą, karštąjį štampavimą, laminavimą, lazerinį spausdinimą ir kt.

Reikalingos UV dažų savybės

UV Offset dažų savybės

• Vandens / rašalo balansas: UV ofsetiniai rašalai sukurti taip, kad vandens / rašalo emulsija būtų panaši į įprasto ofsetinio rašalo emulsiją, kad būtų gauti aiškiausi taškai ir optimalus ryškumas.

• Rūko: rašalas neturi ištaškyti, kai jis perkeliamas ant volelių.

• Spalvos stiprumas: rišiklio formulė turi užtikrinti optimalų pigmento vystymąsi, kad būtų pasiektas geriausias spaudinio perteikimas.

• Reologija: UV ofsetiniai rašalai turi turėti tinkamą reologiją – elastingi, kad jie „neužmigtų“ rašalo kanale ir skystis ant preso, kad būtų optimizuota vandens / rašalo emulsija ir taško ryškumas. Perkėlimui įtakos turi ir reologija.

• Lipnumas: lipnumas reiškia skilimo jėgą, reikalingą rašalo plėvelei nusodinti ant pagrindo. Jis turi būti kuo žemesnis, kad būtų išvengta problemų, susijusių su paėmimu iš pagrindo arba registrų nesinchronizavimo.

• Galiojimo laikas: UV dažų naudojimo laikas yra ribotas, atsižvelgiant į jų sudėtį ir laikymo sąlygas. Rekomenduojama juos laikyti 5–30 laipsnių temperatūroje, apsaugotoje nuo šviesos. Brancher UV ofsetiniams dažams suteikiama 12 mėnesių garantija.

• Džiūvimas: UV ofsetiniai dažai turi būti labai reaktyvūs, kad galėtų visiškai išdžiūti dideliu spausdinimo greičiu.

UV bevandenių dažų savybės

• Spalvos stiprumas.

• Reologija: UV bevandenis rašalas turi būti elastingas, kad būtų užtikrintas geras pernešimas volelių rinkinyje, tačiau pakankamai klampus, kad būtų išvengta plokštelių atspalvio.

• Spaudos elgsena: UV bevandeniai dažai yra sukurti taip, kad būtų galima lengvai atskirti spausdinamą ir nespausdinančią (silikonizuotą) plokštės sritis.

• Lipnumas: kuo mažesnis, kaip ir UV ofsetiniams dažams.

• Tinkamumo laikas: Brancher UV bevandeniams dažams suteikiama 12 mėnesių garantija.

• Džiovinimas: UV bevandenis rašalas turi būti gana reaktyvus, kad išdžiūtų per vieną praėjimą naudojant standartinį UV džiovintuvą.

UV Flexo dažų savybės

• Spalvos stiprumas.

• Reologija: UV flekso rašalo reologija turi būti panaši į įprastų flekso dažų (vandens arba tirpiklio pagrindu). Jie turi išlikti skysti, nepaisant temperatūros, stovėjimo trukmės ir spausdinimo etapų (rašalo kanale, ant aniloksinio volelio, lėkštėje, prieš džiovinant ir pan.).

• Spaudimo elgsena: mažai putoja, lengva siurbti, geras pernešimas ant plokštelės ir kt.

• Galiojimo laikas: Brancher UV flekso dažams suteikiama 12 mėnesių garantija.

• Džiūvimas: UV flekso rašalas turi būti gana reaktyvus, kad išdžiūtų vienu metu UV lempoje, bet ne per daug, kad būtų išvengta susisukimo.

UV „Letterpress“ dažų savybės

• Spalvos stiprumas.

• Reologija: UV aukšto spaudimo rašalas neturi būti per tvirtas, kad „neužmigtų“ rašalo kanale, nei per skystas, kad neužblokuotų ekrano.

• Lipnumas: kuo mažesnis, kaip ir UV ofsetiniams dažams.

• Galiojimo laikas: Brancher UV aukšto spaudos rašalui suteikiama 12 mėnesių garantija.

• Džiovinimas: UV aukšto spaudimo rašalas turi būti gana reaktyvus, kad išdžiūtų vienu praėjimu standartiniame UV džiovintuve.

UV lakų savybės

• Blizgesys.

• Fizinis ir cheminis atsparumas: UV overprint lakai turi būti atsparūs visų tipų fizinei (braižymui, trinčiai, trynimui) ir cheminei (tirpiklis, skiediklis) agresijai.

• Galiojimo laikas: Brancher UV lakams suteikiama 12 mėnesių garantija.

• Džiovinimas: UV lakai turi būti visiškai išdžiūvę po UV džiovintuvo, kad ir koks būtų nusodintos plėvelės svoris.

Sveikata ir saugumas

Dėl specifinės jų sudėties, dirbant su UV dažais ir naudojant juos, reikia imtis atsargumo priemonių. Oligomerai ir monomerai, kurie yra pagrindinės UV dažų ir lakų sudedamosios dalys, daugiau ar mažiau dirgina odą (simbolis Xi etiketėse). Kita vertus, išdžiūvę UV dažai nebekelia jokio pavojaus.

Atsargumo priemonės, kurių reikia imtis dirbant su UV gaminiais
Produktai	Galimi padariniai	Atsargumo priemonės
UV dažai ir UV overprint lakai	Ilgalaikis kontaktas su oda gali sudirginti. Patekę į akis gali sudirginti.	Rašalui valyti nenaudokite tirpiklio. 15 minučių nuplaukite muiluotu vandeniu. Venkite ilgalaikio kontakto su oda – mūvėkite pirštines ir apsauginius akinius. Patekus į akis: nuplauti vandeniu ir kreiptis į gydytoją.
Valymo tirpikliai	Riebalų šalinimas ant odos.	Mūvėkite pirštines ir naudokite apsauginį kremą.

Atsargumo priemonės, kurių reikia imtis spausdinant naudojant UV gaminius

● Ultravioletinė spinduliuotė, kurios bangos ilgis mažesnis nei 220 nanometrų, gamina ozoną. Per didelė ozono koncentracija gali sukelti dilgčiojimą akyse ir galvos skausmą.

Susidaręs ozonas turi būti pašalintas.

Visuose UV džiovinimo įrenginiuose ozonas ištraukiamas į dirbtuvių išorę tais pačiais ventiliatoriais, kurie naudojami lempoms vėsinti. Todėl labai svarbu patikrinti, ar šie ventiliatoriai veikia tinkamai.

● UV lempos veikia kaip šilumos generatoriai. Venkite bet kokio kontakto su džiovinimo sistema, nes tai gali sukelti rimtų nudegimų.

● Taip pat venkite bet kokio vizualinio kontakto su UV spinduliuote, nes tai gali nudeginti akis.

UV ofsetinės spaudos trikčių šalinimas

Incidentai

1. Rūko (rašalo taškymas)

2. Substrato rinkimas

3. Nepakankamas džiovinimas

4. Prastas rašalo perdavimas

5. Blogas sukibimas su pagrindu

Rašalų polimerizacija jų talpykloje

Tikėtinos priežastys ir gydymo būdai

1. Rūko (rašalo taškymas) (grįžti prie incidentų)

Priežastis	Per daug rašalo ant volelių.
Gydymo priemonė	Sumažinkite rašalo kiekį.
Priežastis	Neteisingai sureguliuoti volai.
Gydymo priemonė	Patikrinkite slėgį (jei reikia, sumažinkite).
Priežastis	Netinkamas pH arba disbalansas fonto tirpale.
Gydymo priemonė	Patikrinkite šrifto tirpalą ir, jei reikia, pataisykite.
Priežastis	Per aukšta rašalo volelių temperatūra.
Gydymo priemonė	Sumažinkite spausdinimo vienetų temperatūrą arba pakeiskite rašalą reguliariai.
Priežastis	Rašale per daug vandens.
Gydymo priemonė	Jei įmanoma, sumažinkite drėkinimo kiekį.
Priežastis	Netinkamas rašalas.
Gydymo priemonė	Pasikonsultuokite su tiekėju.

2. Substrato rinkimas (grįžta prie incidentų)

Priežastis	Rašalas per „lipnus“ arba „lipnus“ naudojamam substratui.
Gydymo priemonė	réduSumažinkite rašalo lipnumą arba lipnumą (įdėkite UV lipnumą mažinančios pastos arba UV skiediklio
Priežastis	Popieriaus danga per trapi.
Gydymo priemonė	Pakeiskite popierių.
Priežastis	Netinkamas antklodės pamušalas.
Gydymo priemonė	Pritaikykite pamušalus pagal gamintojo rekomendacijas.
Priežastis	Per žema substrato temperatūra.
Gydymo priemonė	Laikykite pagrindą tokioje pačioje temperatūroje kaip ir spaustuvėje ir laikykitės padėklo gamintojo rekomendacijų.
Priežastis	Netinkama spalvų seka.
Gydymo priemonė	Jei įmanoma, pirmą kartą spausdindami nenaudokite tankiausių spalvų vienetų

3. Nepakankamas džiovinimas (grįžta prie incidentų)

Priežastis	Per daug vandens vandens / rašalo balanse.
Gydymo priemonė	Sureguliuokite šrifto tirpalo kiekį.
Priežastis	Netinkamas rašalas.
Gydymo priemonė	Pasikonsultuokite su tiekėju.
Priežastis	Spausdinimo greitis nepritaikytas UV lempų skaičiui ir galiai.
Gydymo priemonė	Sumažinkite spausdinimo greitį išlaikydami tą pačią išvestį iš lempų arba pakeiskite džiovinimo įrenginį, kad tai padarytumėte padidinti bendrą galią.
Priežastis	Netinkama džiovintuvų seka.
Gydymo priemonė	Pritaikykite seką, kad ji atitiktų tiražą.
Priežastis	Aukštas rašalo lygis.
Gydymo priemonė	Sumažinkite rašalo kiekį arba pritaikykite spalvą.
Priežastis	Džiovintuvą reikia prižiūrėti.
Gydymo priemonė	Patikrinkite lempų būklę ir efektyvumą, skaičių naudotų valandų ir atšvaito švara.
Priežastis	Rašale per daug vandens.
Gydymo priemonė	Jei įmanoma, sumažinkite drėkinimą.
Priežastis	Netinkamas rašalas.
Gydymo priemonė	Pridėkite Photoinitiator į rašalą rekomenduojamomis proporcijomis.
	Ypatingi atvejai: juodos spalvos džiovinimas.
Gydymo priemonė	Naudokite geležies legiruotas lempas. Naudokite 2 spausdinimo vienetus, kad spausdintumėte juodai, kurių OD didesnis nei 2.00.
	Ypatingi atvejai: baltos spalvos džiovinimas.
Gydymo priemonė	Naudokite lempas su galiu.

4. Prastas rašalo perdavimas (grįžta prie incidentų)

Priežastis	Nešvarūs arba blogai išvalyti ritinėliai.
Gydymo priemonė	Nuvalykite arba nusausinkite volelius. >Žiūrėti "UV priedai".
Priežastis	Voleliai nesuderinami su rašalu.
Gydymo priemonė	Patikrinkite, ar voleliai suderinami su UV rašalu.
Priežastis	Per žema rašalo temperatūra.
Gydymo priemonė	Laikykite rašalą spaustuvės temperatūroje (arba naudokite maišytuvą).
Priežastis	Rašalo klampumas netinkamas spaudai
Gydymo priemonė	Įpilkite UV skiediklio> Žiūrėti "UV priedai"arba pasikonsultuokite su tiekėju.

5. Blogas sukibimas su pagrindu (grįžta prie incidentų)

Priežastis	Per daug vandens vandens / rašalo balanse.
Gydymo priemonė	Sureguliuokite šrifto tirpalo kiekį.
Priežastis	Netinkamas paviršiaus apdorojimas arba pasenęs paviršiaus apdorojimas.
Gydymo priemonė	Patikrinkite pagrindo paviršiaus įtempimą arba pasitarkite su tiekėju, kad sužinotumėte, ar apdorojimas vis dar galioja.
Priežastis	Netinkamas rašalas.
Gydymo priemonė	Pasikonsultuokite su tiekėju.

6. Rašalų polimerizacija jų talpyklose (grįžta prie incidentų)

Priežastis	Rašalai laikomi per aukštoje temperatūroje arba saulės šviesoje su konteineriai atsidaro. Rašalai laikomi ilgiau nei vienerius metus.
Gydymo priemonė	Patikrinkite UV rašalo laikymo sąlygas ir atsargas pasukta.
